Амортизационная подушка BOMAG 06129902: размеры, посадка и применяемость

Опубликовано: 16.10.2026

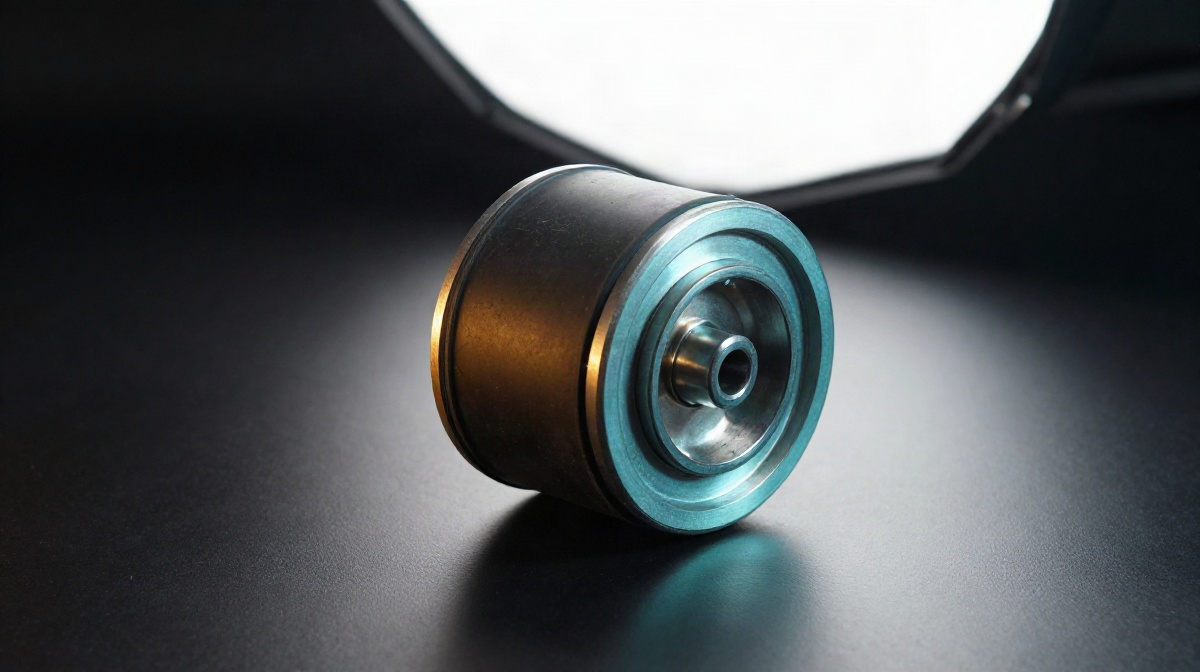

Дорожно-строительная техника, особенно виброкатки, работает в условиях постоянных знакопеременных нагрузок. Генерируемые барабаном колебания необходимы для уплотнения асфальтобетона, но для рамы, кабины и силового агрегата они являются разрушительными. Для гашения паразитных вибраций инженеры используют резинометаллические виброизоляторы. Один из таких элементов — амортизационная подушка BOMAG 06129902. Эта деталь не самая громоздкая в конструкции машины, однако ее отказ приводит к каскадным поломкам и остановке техники.

Физика работы и конструкция виброизолятора

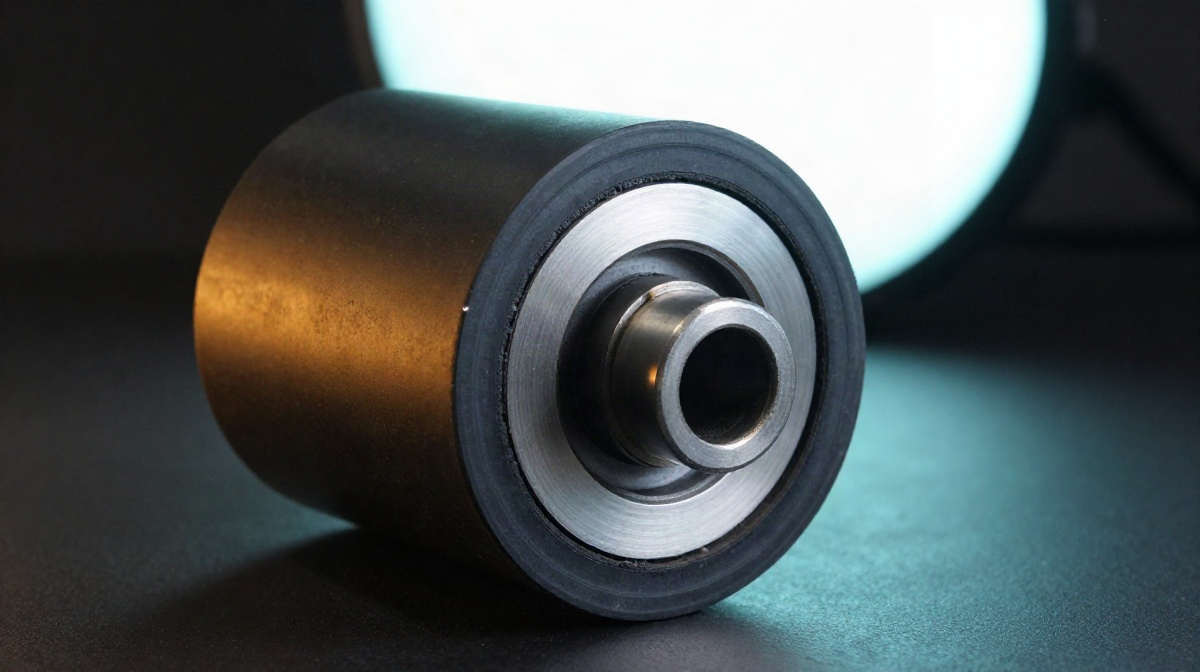

Принцип работы подушки 06129902 основан на демпфировании колебаний за счет внутреннего трения эластомера. Деталь представляет собой резиновый массив, внутрь которого вулканизированы металлические втулки. Внешняя обойма служит для фиксации в кронштейне, а внутренняя — для пропуска крепежного болта. Соединение резины и металла методом горячей вулканизации обеспечивает прочность на отрыв, многократно превосходящую обычную механическую запрессовку.

В качестве исходной точки для сверки можно открыть позицию «подушка BOMAG 06129902». Карточку товара стоит рассматривать как отправную точку, а не доказательство совместимости.

При работе катка подушка испытывает осевые и радиальные нагрузки. Осевая нагрузка возникает от веса самого узла (например, капота или кабины), а радиальная — от боковых раскачиваний при движении по неровному основанию. Форма резинового профиля артикула 06129902 оптимизирована для равномерного распределения напряжений по всему объему эластомера, предотвращая концентрацию микротрещин в одной зоне.

Разделение функций в вибрационной системе

В конструкции катка BOMAG существует два контура гашения колебаний. Первичный контур работает непосредственно на вибробарабане и рассчитан на огромные амплитуды. Вторичный контур призван защитить кабину, мотор и гидробак от остаточных вибраций, прошедших через раму. Подушка 06129902 относится ко вторичному контуру. Ее задача — не столько поглотить мощный удар, сколько изолировать высокочастотную дрожь, которая вызывает усталость металла и разрушение сварных швов. Ошибка в выборе жесткости этой детали смещает резонансную частоту подвески кабины, и вместо гашения колебаний система начинает их усиливать.

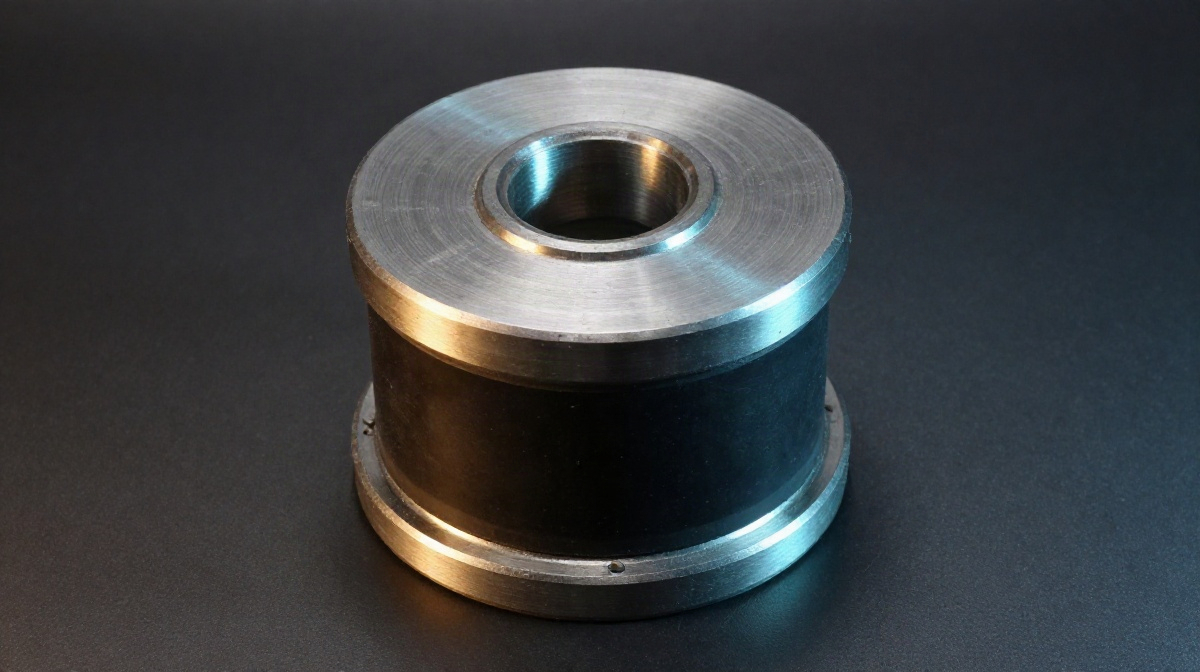

Геометрические параметры и размеры

Точные размеры — главный критерий при подборе запчасти. Даже незначительное отклонение диаметра или высоты меняет жесткость узла и не позволяет корректно установить деталь на штатное место. Для артикула 06129902 производители придерживаются строгих допусков. В таблице ниже приведены номинальные габариты, которые необходимо сверять перед покупкой.

Параметр	Значение
Внешний диаметр резинового массива	80 мм
Внутренний диаметр посадочной втулки	25,5 мм
Общая высота подушки	50 мм
Толщина стенки внутренней втулки	3 мм
Твердость по Шору А	60–65 ед.
Максимальная статическая нагрузка	1200 Н
Допустимая динамическая деформация	15%
Диапазон рабочих температур	-45 °C ... +70 °C

Высота подушки определяет зазор между вибрирующим узлом и рамой. Если установить элемент меньшей высоты, узел просядет, и появятся риски касания металлических поверхностей при максимальной амплитуде раскачки. Внешний диаметр диктует плотность посадки в ответном стакане кронштейна. Если диаметр меньше требуемого, подушка будет проворачиваться в гнезде, быстро перетирая резину о стенки стакана.

Если посадка вызывает сомнения, не следует сразу заказывать деталь по фотографии. Вопрос преждевременного износа подробно рассмотрен в материале «причины ускоренного износа подушки BOMAG».

Специфика посадки и крепежа

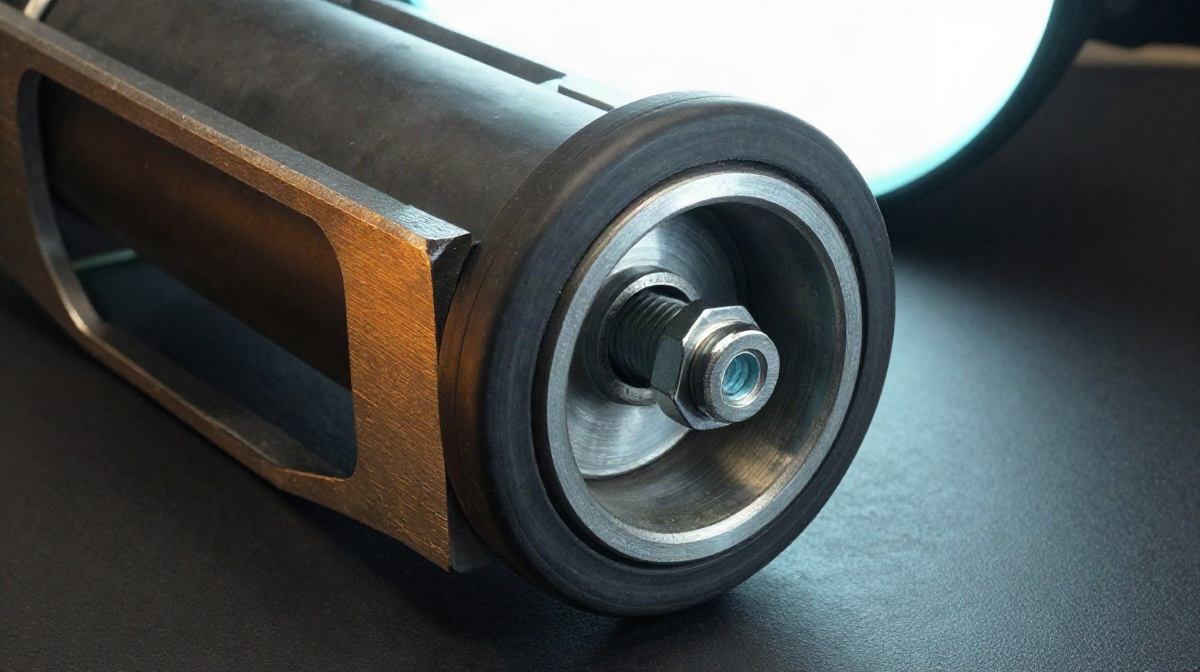

Посадка амортизационной подушки BOMAG 06129902 осуществляется с натягом в посадочное отверстие кронштейна. Внутренняя металлическая втулка воспринимает усилие затяжки болта, защищая резину от смятия. При монтаже крепежный болт проходит через центральное отверстие, а стягивание происходит между двумя ответными планками или проушинами.

Критически важный нюанс — соблюдение момента затяжки. На практике механики часто перетягивают крепеж, стремясь зафиксировать узел как можно жестче. Это фатальная ошибка для виброизолятора. При чрезмерном обжатии резина выдавливается за пределы металлических обойм, внутренние слои испытывают перенапряжение, и деталь разрушается в первые десятки моточасов. Правильная посадка предполагает затяжку до момента, указанного в сервисном руководстве, с обязательным использованием стопорных гаек или шплинтов, предотвращающих самоотвинчивание от вибрации.

Инструментальная сторона вопроса

Установка подушки 06129902 в посадочное место иногда требует приложения осевого усилия. Использовать молоток для забивки детали категорически не рекомендуется — ударные нагрузки нарушают адгезию резины с металлической втулкой, создавая скрытые микроповреждения. Правильный подход подразумевает использование гидравлического пресса или специальной оправки, которая давит на внешнюю металлическую обойму, равномерно запрессовывая элемент в стакан. Перед монтажом допускается легкая смазка посадочной поверхности мыльным раствором для снижения трения, но применение масел или солидола недопустимо, так как они химически разрушают структуру эластомера.

Область применяемости на технике BOMAG

Артикул 06129902 применяется на широком спектре дорожно-строительной техники BOMAG, прежде всего на виброкатках тандемного типа. Эти машины имеют жесткую раму, а развязка между секциями и кабиной осуществляется именно через резинометаллические опоры.

• BW 161 AD-4
• BW 177 AD-4
• BW 203 AD-4
• Модификации серий AD и AC ранних выпусков

Помимо катков, подушка может встречаться на асфальтоукладчиках в узлах подвески выглаживающей балки или на демпферах силовых установок. При поиске детали для ремонта следует учитывать, что один и тот же номер может использоваться в разных точках машины. Например, комплект из четырех подушек может удерживать кабину, а еще две такие же детали стоят на подушках подвески силового агрегата. При выходе из строя одной опоры диагностировать необходимо весь узел, так как соседние подушки неизбежно получат перераспределение нагрузки и начнут ускоренно деградировать.

Диагностика износа: как не пропустить отказ

Резина под воздействием циклических деформаций, ультрафиолета, масел и перепадов температур со временем теряет эластичность. Процесс старения неизбежен, но его скорость зависит от условий эксплуатации. Для подушки 06129902 характерны четко выраженные маркеры приближающегося отказа, которые можно выявить при регулярном осмотре.

• Потеря эластичности (дубение): резина становится жесткой на ощупь, на поверхности появляются глухие трещины.
• Отслоение от металла: по границе вулканизированной зоны резина начинает отходить от втулки, появляется видимый зазор.
• Остаточная деформация: после снятия нагрузки подушка не восстанавливает исходную форму, оставаясь сплющенной.
• Акустический сигнал: появление металлического стука или скрипа при работе двигателя на холостых оборотах свидетельствует о разрушении внутренней структуры или потере натяга в посадочном гнезде.

Эксплуатация катка с разрушенными виброизоляторами ведет к тяжелым последствиям. Вибрации беспрепятственно передаются на трубки гидравлики, что заканчивается усталостным разрушением металла и внезапным течью масла. Электронные блоки управления, установленные в кабине, испытывают запредельные перегрузки, что вызывает сбои в работе автоматики и ошибки системы уплотнения.

Нюансы подбора аналога

Оригинальные запчасти обеспечивают полное соответствие спецификациям, но их доступность и цена часто заставляют искать аналоги. Подбирая заменитель подушки BOMAG 06129902, нельзя ориентироваться только на внешний вид. Ключевые параметры для сверки — геометрия (внешний и внутренний диаметры, высота) и жесткость.

Жесткость определяется маркой резиновой смеси и измеряется в градусах Шора. Для артикула 06129902 стандартная твердость обычно составляет 60–65 единиц по Шору А. Если заменить подушку на более жесткую (70–75 ShA), кабина перестанет дрожать, но будут ощущаться резкие толчки при проезде неровностей. Если поставить слишком мягкую (50 ShA), кабина начнет раскачиваться как маятник, что физически утомляет оператора и создает угрозу потери управления. Подбор аналога должен опираться на техническую документацию производителя резинотехнических изделий.

Для техники, работающей в условиях крайнего Севера, необходим морозостойкий эластомер, который не потеряет демпфирующие свойства при минус сорока градусах. Для южных регионов важнее стойкость к маслам и топливу, так как на подушку неизбежно попадают технологические жидкости. Процедура замены требует чистоты: перед запрессовкой новой детали посадочное место нужно очистить от следов коррозии и остатков старой резины. Ржавчина на стенках стакана работает как абразив, разрушающий новую подушку за несколько недель.

Резюме

Амортизационная подушка с артикулом 06129902 — типичный представитель элементов вторичной виброизоляции дорожно-строительной техники. Ее корректная работа зависит от соблюдения размерного ряда при подборе, правильной посадки без перетяжки и своевременной замены при первых признаках старения резины. Уделение внимания этим деталям напрямую влияет на ресурс дорогостоящих агрегатов катка и общую производительность строительного процесса.
